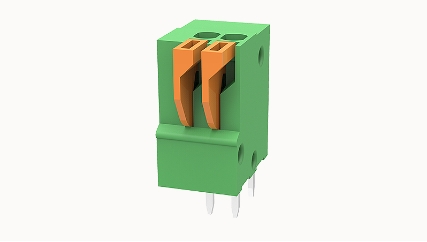

MX141V-2.54
彈簧固定式端子，標稱電流：6A.額定電壓（III/2）：130V，針距：2.54mm，顏色：綠色，觸點表面:錫
顏色
線數
- 02p
- 03p
- 04p
- 05p
- 06p
- 07p
- 08p
- 09p
- 10p
- 11p
- 12p
- 總覽
- 技術數據
- 認證
- 商業數據
- 下載
產品優勢
? PUSH-IN連接技術，快速接線? 通過側面的鎖扣可以組合不同位數
? 通用型安裝方式，確保設備設計的高度靈活性
- 3D模型
- 焊接數據
- 接線容量
- 電氣參數UL
- 電氣參數IEC
- 裝置屬性
- 材料數據
- 機械測試
- 環境數據
焊接數據
| 焊接方式 | 波峰焊/手工焊 |
接線容量
| 硬導線橫截面 | 1.0~2.5mm2 |
| 柔性導線橫截面 | 1.0~2.5mm2 |
| 可連接導線橫截面 | 28~12AWG |
| 扭矩 | |
| 剝線長度 | 7mm |
電氣參數UL
| 額定電壓(B) | 300V |
| 額定電壓(D) | 300V |
| 額定電流(B) | 15A |
| 額定電流(D) | 10A |
電氣參數IEC
| 額定電壓 | 320V |
| 額定電流 | 20A |
| 額定電壓(III/2) | 320V |
| 額定工頻電壓(1min) | 4KV |
裝置屬性
| 安裝類型 | 焊板 |
| 針腳排列 | 雙排直線排列 |
| 連接方式 | 直插式彈簧鏈接 |
| 螺紋 | M3 |
| 是否插拔 | 是 |
| 間距 | 2.54mm |
| 位數 | 2 |
| 層數 | 1 |
材料數據
| 環保事項 | 符合REACH/RoHS |
| 接觸件材料 | 銅合金 |
| 接線點金屬表面 | 鍍錫 |
| 絕緣材料 | PA66 |
| 絕緣材料組 | Ⅰ |
| 阻燃等級 | UL94V-0 |
機械測試
| 測試規范 | UL1059/IEC60998 |
環境數據
| 環境溫度（運行） | -40℃~105℃ |
| 訂貨號 | 10050000779 |
| 包裝單位 | 100 |
| 最小訂貨量 | |
| 產品重量（不含包裝） | 7.719 |
