產品介紹

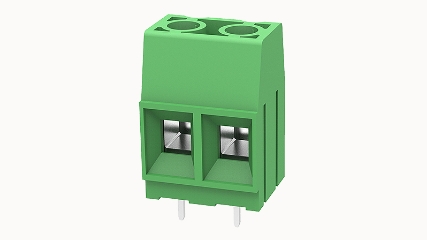

MX136T-10.16

固定接線端子，標稱工作電流：57A，額定電壓（III/2）600V，額定橫截面：1.5mm2，針距：10.16mm，接線方式：帶導線保護裝置的螺釘連接，顏色：綠色，觸點表面：錫


顏色
線數
  1. 02p
  2. 03p
  • 總覽
  • 技術數據
  • 認證
  • 商業數據
  • 下載

      產品優勢

? 通用型安裝方式，確保設備設計的高度靈活性
? 通過側面的鎖扣可以組合不同位數
  1. 3D模型
  2. 焊接數據
  3. 接線容量
  4. 電氣參數UL
  5. 電氣參數IEC
  6. 裝置屬性
  7. 材料數據
  8. 機械測試
  9. 環境數據


    10. 焊接數據

    焊接方式波峰焊/手工焊

    接線容量

    硬導線橫截面0.75~1.5mm2
    柔性導線橫截面0.75~1.5mm2
    可連接導線橫截面26~6AWG
    扭矩0.5N.m
    剝線長度6mm

    電氣參數UL

    額定電壓(B)600V
    額定電壓(D)600V
    額定電流(B)65A
    額定電流(D)65A

    電氣參數IEC

    額定電壓600V
    額定電流65A
    額定電壓(III/2)600V
    額定工頻電壓(1min)2KV

    裝置屬性

    安裝類型焊板
    針腳排列單排直線排列
    連接方式螺釘連接
    螺釘頭驅動方式一字螺絲刀
    螺紋M2.5
    是否插拔否
    間距10.16mm
    位數2
    層數1

    材料數據

    環保事項符合REACH/RoHS
    接觸件材料銅合金
    接線點金屬表面鍍錫
    絕緣材料PA66
    絕緣材料組Ⅰ
    阻燃等級UL94V-0

    機械測試

    測試規范UL1059/IEC60998

    環境數據

    環境溫度（運行）-40℃~105℃







訂貨號 10050000779
包裝單位
最小訂貨量
產品重量（不含包裝） 2.7916666666667
CAD圖像數據
MX136T-10.16 下載
數據表
MX136T-10.16 下載
3D
MX136T-10.16 下載
